Specification & Size (OVC Type)
| Model |
5B |
15B |
22B |
37B |
55B |
75B |
110B |
150B |
220B |
| Power Source |
3Phase 220/380, 440V, 60/50Hz |
| Motor HP (㎾) |
1(0.75) |
2(1.5) |
3(2.2) |
5(3.7) |
7.5(5.5) |
10(7.5) |
15(11) |
20(15) |
30(22) |
| Suction Hose (Ø x m) |
38 x 5 |
38 x 5 |
50 x 5 |
50 x 5 |
63 x 5 |
63 x 5 |
75 x 10 |
75 x 10 |
100 x 10 |
| Cord Wire(m) |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
| Dust Box(ℓ) |
20 |
20 |
20 |
40 |
55 |
55 |
85 |
85 |
85 |
| Filtering area(㎡) |
0.84 |
0.95 |
1.1 |
2.3 |
2.6 |
3.0 |
14 |
14 |
6.2 |
| SIZE |
높이(H) |
1,100 |
1,200 |
1,300 |
1,300 |
1,400 |
1,450 |
2,050 |
2,050 |
2,350 |
| 폭(W) |
420 |
560 |
560 |
700 |
700 |
700 |
840 |
840 |
930 |
| 길이(D) |
1,050 |
1,050 |
1,050 |
1,300 |
1,400 |
1,400 |
1,740 |
1,740 |
2,000 |
| Weight(㎏) |
80 |
83 |
98 |
160 |
172 |
175 |
540 |
560 |
600 |
※ 이외의 제품은 주문에 한하여 제작합니다.
 |

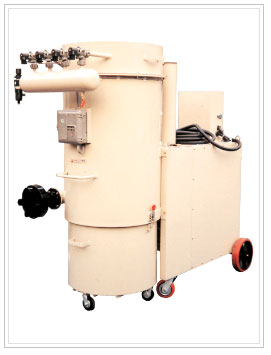

OVC-110B/150B/220, Auto-Filtering
대형이고 중량급이므로 지게차나 Crane을 이용하여 이동하는 것이 편리하다.
The most powerful unit has been designed for easy emptying dust box by using forklift facilities.
강력한 장비로서 기계, 제관, 조선, 주조주물 특히 PCB 가공업체에서 많이 사용된다.
Suitable to rigorous requirements of beavy industry.
- 호칭구경 75mm PVC hose 로 45m거리에 있는 폐주물사를 5분에 130㎏을 흡입이송
< 시험조건 >
- 주위온도 : 13℃
- 시료 : 폐주물사
- 건조율 : 약97%
- 시험장소: (주)오무전기 시험장
Removes fine sand dust.
Loading rate up to 1.5ton/hr suction distance up to 45m with 75dia. PVC hose. |
 |

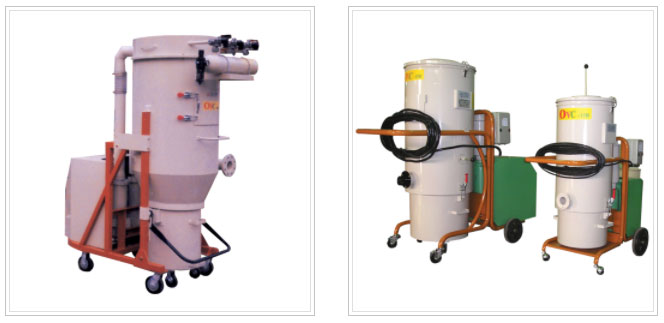

OVC-75B, Auto-Filtering
입분체형의 각종 원료, scrap, sludge 등 일반 dust 집진 또는 회수에 많이 사용한다.
Designed to suck up bulk material scrap, sludge and fine dust. |
 |
OVC-L Type
용도
섬유공장, 봉제공장 등에서 발생하는 먼지 구름처럼 몰려 떠다니는 섬유먼지를 포집하는데 적합한 장비.
Specification
- 3 phase
- 220/380, 440V, 60/50Hz
- 60Hz
- 3/5HP(2.2/3.7kw)
Use
L-Type is desingned to suck up light dust(The textile industryand sewing factory.)
Suitable tod rigorous requirements of beavy industry. |
 |
OVC-22L Type
Specification
- 1 phase
- 220V 60Hz
- 2.2kw |
 |

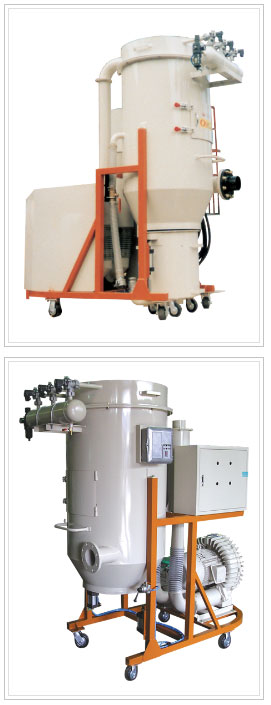

OVC-L Type
용도
집진통을 2중으로 하여 1회 포집량을 다량화 시키고 Filter의 효율을 극대화하여 수명을 최장으로 설계한 Hi-tech Collector.
Specification
- 3 phase
- 220/380, 440V, 600Hz
- 7.5/10HP(5.5/7.5kw)
- auto- filtering |
 |
 |
용도
업소용/사무실용/공장용
장점
1. 고장이없고 수명이 길다.
2. 소음이 적다.(65dB) 이하
3. 여과면적이 넚다.
4. 토출바람을 이용, 불어내는 청소작업도 할 수 있다.
5. 24시간 연속 사용 |
용도
가정용, 특히 APT 중앙집진식 청소장비 |
D-Type
 |
용도
비교적 가벼운 먼지 포집
- 생산공장 공정중에서 (화학, 제약, 식품 등 기타) 국부적으로 발생하는 분진, 냄새 또는 보이지 않는 먼지
- 포집량이 적음 경우
Specifications & Size (OTC-D Type)
 |
B-Type
 |
용도
비교적 가벼운 먼지 포집
- 생산공장 공정중에서 (화학, 제약, 식품 등 기타) 국부적으로 발생하는 분진, 냄새 또는 보이지 않는 먼지
- 포집량이 적음 경우
Specifications & Size (OTC-B Type)
 |
 |
용도
기계장비 청소용 가공기계에서 국부적으로 발생하는 Chip 또는 분진 포집용
(* Dust는 수동으로 제거해야만 함.)
Specifications
- 3 phase
- 220/380, 440V
- 60/50Hz
- 22kw(30HP)
- Auto filtering
- Air press : -1,300mmAq
- Air volume : 50㎣/min |
 |
용도
P.C.B 가공기계(Driling mc./ Router m/c. V-cutting m/c)에서 발생하는분진 포집용
(* Dust는 2중 Damper Valve에 의하여 수동으로 수거함.)
Specifications
- 3 phase
- 220/380, 440V
- 60/50Hz
- 30kw(40HP)
- Auto filtering
- Air press : -2,100mmAq
- Air volume : 42㎣/min |
 |
용도
폐사 제품이 PCB 공장에 납품설치되어 가동하고 있는 현장
Specifications
- 3 phase
- 220/380, 440V
- 60Hz
- 55kw(40HP)
- Auto filtering
- Air press : -2,100mmAq
- Air volume : 80㎣/min |
